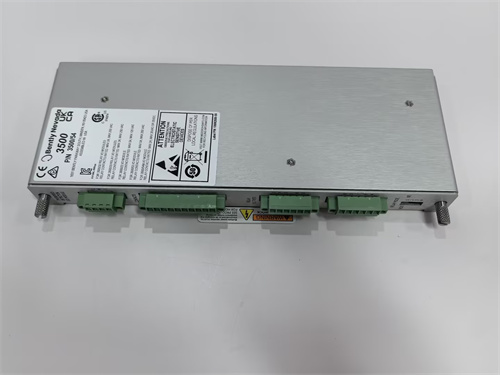

Description Технические параметры Количество каналов: 4 (независимых, гальванически развязанных). Типы входных сигналов: RTD (Pt100, 2-проводная, 3-проводная, 4-проводная), термопары (J, K, T, E), датчики скорости (MPU — Magnetic Pickup Unit, 100–10000 Гц), вихретоковые датчики (5 мм, 8 мм, 11 мм) для измерения положения. Bently 350054 133396-01 имеет диапазон измерения температуры: -200°C до 850°C (в зависимости от типа датчика). Диапазон измерения скорости: 0–10000 Гц (0–600000 об/мин). Точность измерения температуры: ±0.5°C (для Pt100), ±1°C (для термопар). Точность измерения скорости: ±0.1% от диапазона. Выходные сигналы: 4–20 мА (пропорционально температуре или скорости) и 0–10 В (сырой сигнал датчика). Питание: 24 В DC (диапазон 18–32 В) от шины стойки, потребление не более 12 Вт. Диапазон рабочих температур: -20°C до 65°C. Влажность: 10% до 95% без конденсации. Гальваническая развязка: 1500 В между каналами и шиной. Степень защиты: IP20. Габариты: 240×150×40 мм (модуль для стойки 3500). Масса: 0.8 кг. Для установки 133396-01 требуется стойка Bently 3500/05 с 4–16 слотами. Преимущества и особенности Высокая надёжность: Bently 350054 133396-01 рассчитан на 200 000 часов наработки на отказ (MTBF) при температуре 40°C. Встроенная диагностика: мониторинг обрыва цепи (RTD/термопара), короткого замыкания, качества сигнала, дрейфа нуля и автоматическое отключение неисправного канала. Модель 133396-01 от Bently Nevada имеет функцию «безопасного замыкания» — при отказе модуля или отключении питания реле переходят в предварительно настроенное состояние (Fail-safe). Горячая замена: замена 3500/54 без отключения питания стойки и без остановки системы мониторинга (при наличии резервного модуля в конфигурации 1:1). Полная совместимость с системой мониторинга Bently Nevada System 1 (версии 5.0 и выше) через протокол TDXnet. Встроенный журнал событий: запись последних 10 000 аварийных событий (обрыв датчика, перегрузка, выход за пределы) с временной меткой (миллисекундная точность). Программируемые уставки тревоги (Alert/Danger) для каждого канала. Bently 350054 133396-01 имеет сертификацию API 670 (для критических машин), IEC 61850-3 (для подстанций) и ATEX Zone 2 (для взрывоопасных зон). Встроенный тестовый генератор позволяет проверять тракт измерения без отключения датчиков. Поддержка 2-, 3-, 4-проводных RTD (автоматическая компенсация сопротивления линии). Встроенная компенсация холодного спая для термопар (CJC) с точностью ±0.5°C. Примеры применения в отраслях Нефтегазовая отрасль: мониторинг температуры подшипников и скорости вращения центробежных компрессоров на газоперекачивающих агрегатах (ГПА) мощностью до 50 МВт. Энергетика: контроль температуры масла и скорости вращения паровых турбин на тепловых электростанциях (ТЭС, ГРЭС). Нефтехимия: измерение температуры реакторов и скорости вращения мешалок на установках каталитического крекинга. Металлургия: мониторинг температуры подшипников прокатных станов и скорости вращения дымососов. Горнодобывающая промышленность: контроль температуры редукторов и скорости вращения дробилок и мельниц. В каждом из этих случаев Bently 350054 133396-01 демонстрирует стабильную работу при высоком уровне электромагнитных помех от мощных электродвигателей и обеспечивает точное измерение температуры и скорости. Модуль 3500/54 также успешно применяется на атомных электростанциях для мониторинга температуры главных циркуляционных насосов и на компрессорных станциях магистральных газопроводов. Сравнение с конкурентами Главное преимущество Bently 350054 133396-01 перед Emerson CSI 6500 ATG — поддержка 4 каналов в одном модуле (у Emerson — 2 канала) и встроенная диагностика каждого канала. По сравнению с Meggitt VM600 MPC4, Bently 350054 имеет более высокую точность измерения температуры (±0.5°C против ±1°C у Meggitt) и поддержку API 670. В отличие от Siemens SIMATIC PCS 7 (SM 327), модель 133396-01 от Bently Nevada имеет сертификацию для критических машин и встроенный тестовый генератор. По стоимости Bently 350054 133396-01 находится в высоком сегменте: дороже Emerson на 20-30%, дороже Meggitt на 10-15%. Однако уступает по частоте дискретизации скорости (10 кГц против 20 кГц у Emerson), но выигрывает в надёжности (MTBF 200 000 часов) и простоте настройки (System 1 против сложного ПО у Emerson). В отличие от Rockwell 1440-VST02-01RA, Bently 3500/54 имеет встроенный журнал событий на 10 000 записей. Рекомендации по выбору Проверьте версию прошивки системы мониторинга: Bently 350054 133396-01 требует версию не ниже 5.0 для работы с датчиками температуры Pt100. Убедитесь, что тип датчика (RTD, термопара или датчик скорости) соответствует настройкам канала. Для критичных машин (категория API 670) используйте резервирование 1:1: установите два модуля 3500/54 в соседние слоты с автоматическим переключением. Рассчитайте длину кабеля от модуля до датчика: для Pt100 — не более 300 м (3-проводная схема), для термопар — не более 100 м (с компенсационными проводами), для MPU — не более 300 м. Для RTD используйте 3-проводную или 4-проводную схему для компенсации сопротивления линии. Перед установкой выполните автоматическую калибровку модуля через System 1 (команда Auto-Zero). Храните Bently 350054 133396-01 при температуре от -40°C до 85°C в антистатическом пакете с влагопоглотителем. Для работы во взрывоопасных зонах (Zone 2) используйте искробезопасные барьеры (например, MTL7706) между датчиками и модулем. Меры предосторожности Электростатический разряд (ESD): обязательно используйте заземлённый браслет при монтаже Bently 350054 133396-01 — входы датчиков чувствительны до 500 В. Не подключайте датчики при включённом питании модуля — искрение может повредить входной усилитель. Не подавайте напряжение более 30 В на входные клеммы (для RTD/термопар) — это разрушит входной каскад. Не используйте 3500/54 без заземления стойки (клемма PE) — уровень шумов может превысить допустимые 10 мВ, что вызовет ложные срабатывания. При замене модуля в работающей стойке сначала отключите питание каналов через System 1 (команда Inhibit) — иначе возможно ложное срабатывание реле. После замены модуля обязательно выполните «Channel Check» через интерфейс (подача тестового сигнала). При возникновении ошибки «Sensor Fail» (светодиод красный) проверьте сопротивление изоляции кабеля — для RTD должно быть > 50 МОм, для термопар — > 10 МОм. Не допускайте попадания масла или воды на разъёмы датчиков на стороне модуля — коррозия контактов ухудшает сигнал. Не устанавливайте 133396-01 в стойку с плохим охлаждением (температура выше 65°C) — это сокращает срок службы электролитических конденсаторов. Не разбирайте модуль — внутри нет обслуживаемых компонентов, а нарушение заводской калибровки делает его непригодным для точных измерений по API 670. При хранении более 2 лет перед установкой проверьте модуль в тестовой стойке — электролитические конденсаторы могут потерять ёмкость. ABB 3BSE008556R1 DCS TB820V2 ABB PLC ABB 3BSE013208R1 IU847 3BSE022462R1 ABB 3BSE022462R1 dcs TU847 ABB DCS TU846 3BSE022460R1 ABB
